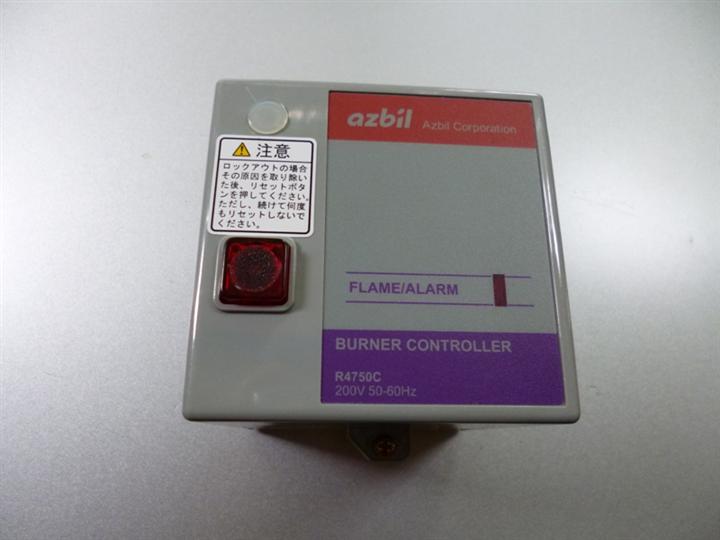

R4750B/C烧嘴控制器R4750B/C是中型燃气燃烧装置的燃烧安全控制器，可控制发热量580KW/h以下的燃烧装置，它提供燃烧装置自动点火控制和安全监测。该产品的结构设计和元件可靠性确保燃烧装置的操作顺序正确。
规格书
型号 R4750B R4750C
组合火焰监测器 C7007A.C7008A 　 C7027A.C7035A
消耗功率 **7W+25%
环境温度 -20~+60℃
环境湿度 90%RH.40℃
重量 680g
火焰/报警指示器 　 常亮:正常燃烧/
闪亮:正常燃烧时:断火/
点火过程:点火失败
接点规格
端子序号 负载 接点容量
5 点火变压器 R4750B:350VA
R4750C:250VA
3 先导阀 200VA
4 主阀 200VA(注)
A1,A2 报警器 75VA
选型表
型号 电源(50/60Hz) 时间顺序(常温、常湿、额定电压)
预吹扫 点火试验 点主火 锁定 火焰响应
R4750B108-2 100Vac 33±8S 4±1S 11±4S Max.23S 1.5±0.5S(火焰电流2µA时)
R4750B208-2 200Vac
型号 电源(50/60Hz) 时间顺序(常温、常湿、额定电压)
预吹扫 单一控制 点火试验 点主火 锁定 火焰响应
R4750C1007 100Vac 2.5±1.5S 4±1S 5±1S 7.5±2.5S Max.23S 1.5±0.5S
(火焰电流 5.5µA时)
R4750C1015 200Vac
R4750C1023 100Vac 33±6S
R4750C1031 200Vac
R4750C1049 100Vac 40±20S
R4750C1056 200Vac
