加工定制：否
品牌：Omron/欧姆龙

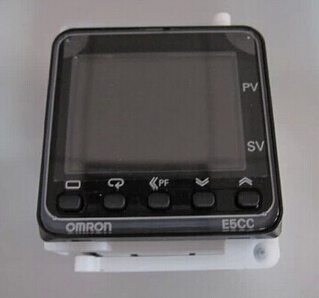

型号：E5CC-QX2DSM-800


控制类型：温度
温度范围：0-1300（℃）
开孔尺寸：--（mm）


安装型式：--
输出信号：--（mA）
工作电压：--（V）
外形尺寸：48*48（mm）
重量：-（Kg）


模拟量输入


输入类型电流电压输入规格设定范围设定值编号



4～20 mA
0～20 mA
1～5 V
0～5 V
0～10V


通过缩放可在以下范围内使用：
-1999～9999， -199.9～999.9，
-19.99～99.99， -1.999～9.999


25
26
27
28
29

报警输出


可将各路报警单独设定为下列19种报警种类中的一种。默认设定为2 ：上限值。（见注）
各路报警均分配了辅助输出，并可**ON/OFF延迟（0～999s）。
注：在具有HB报警和HS报警功能的型号的默认设定中，报警1设定为加热器报警(HA)，报警类型1的参数不显示。
要使用报警1，须设定对报警1的输出分配。

设定值警报种类警报种类功能说明正报警值(X)负报警值(X)


0
报警功能关闭
无输出
无报警功能
1
上下限*1

*2
通过设定报警上限值(H)和报警下限值(L)来定义目标值的偏差。PV超出此偏差范围时， 报警ON。


2
上限


通过设定报警值(X)来定义目标值的上偏差。PV大于SP达到或超过偏差值时， 报警ON。


3
下限

通过设定报警值(X)来定义目标值的下偏差。PV小于SP达到或超过偏差值时， 报警ON。

4
上下限范围*1
*3
通过设定报警上限值(H)和报警下限值(L)来定义目标值的偏差。PV未超出此偏差范围时， 报警ON。
5
上下限待机*1

*5
*4
为上下限报警(1)加入待机时序。


6
上限待机

为上限报警(2)加入待机时序。

7
下限待机


为下限报警(3)加入待机时序。

8
**值上限

如果当前值大于报警值(X)， 将会使报警ON， 而与目标
值无关。


9
**值下限
如果当前值小于报警值(X)， 将会使报警ON， 而与目标
值无关。
10
**值上限待机

为**值上限报警(8)加入待机时序。

11
**值下限待机
为**值下限报警(9)加入待机时序。
12
LBA (仅限报警1类型)
-

13
PV变化率报警
-
14
SP**值上限

当设定点(SP)大于报警值(X)时， 报警ON。

15
SP**值下限
当设定点(SP)小于报警值(X)时， 报警ON。

16
MV**值上限*6


当操作量(MV)大于报警值(X)时， 报警ON。


17
MV**值下限*6


当操作量(MV)小于报警值(X)时， 报警ON。


18
RSP**值上限*7

当远程SP (RSP)大于报警值(X)时， 报警ON。


19
RSP**值下限*7

当远程SP (RSP)小于报警值(X)时， 报警ON。
